Настройка фотоаппарата¶
Настройка фотоаппарата Sony DSC-RX1¶
Перед изменением настроек ознакомьтесь с инструкцией по эксплуатации фотоаппарата, в которой описано назначение и использование органов управления.
- Установите диск режимов в положение S (Приоритет выдержки).
- Установите выдержку 1/800.
- Диск коррекции экспозиции установите в положение 0 (ноль).
- Кольцо переключения макро установите в положение 0,3m-∞.
- Диск режима фокусировки установите в положение MF.
Для настройки параметров фотоаппарата нужно нажать кнопку MENU, затем, в соответствии с пунктами ниже, установить требуемые значения.
- В меню фотосъемки (вкладка 1) установите Размер изображения - L24M, Формат - 4:3, Качество – Высокое.
- В меню пользовательских установок (вкладка 1) отключите Автоматический просмотр.
- Отключите Помощь для РФ и установите Время увеличения фокусировки - Без ограничений (вкладка 2).
- Установите для кнопки MOVIE - Только режим видео (вкладка 3).
- В меню (вкладка 2) установите Время начала энергосбережения - 30 мин .
- В меню карты памяти установите Номер файла - Сброс.
Другие настройки изменять не требуется, эти параметры устанавливаются по умолчанию. Если необходимо СБРОСИТЬ все настройки и параметры фотоаппарата и повторной настройки, зайдите в MENU → Меню установки**→ **ИНИЦИАЛИЗАЦИЯ → Сброс настроек. После перезагрузки фотоаппарата необходимо произвести выбор Часового пояса и даты, в противном случае настройки не сохранятся и при включении фотоаппарата будет повторно появляться меню настройки Часового пояса и даты. После установки Часового пояса и даты необходимо произвести настройку параметров как указано выше.
По окончании настройки необходимо ШТАТНО (через переключатель ON/OFF) выключить фотоаппарат, и не отключать от источника питания в течении 3 минут (это время необходимо для сохранения всех настроек в память фотоаппарата).
Фотоаппарат может выводить на экран сообщение «E:61:00». Это связано с тем, что фотоаппарат принудительно сфокусирован на бесконечность. Наличие сообщения «E:61:00» не влияет на работоспособность фотоаппарата.
Настройка фотоаппарата Sony А6000¶
Перед выполнением настроек ознакомьтесь с инструкцией по эксплуатации фотоаппарата, в которой описано назначение и использование органов управления.
- Диск режимов установите в положение S (Приоритет выдержки).
С помощью диска управления установите следующие параметры:
выдержка | 1/800 |
ISO | Auto |

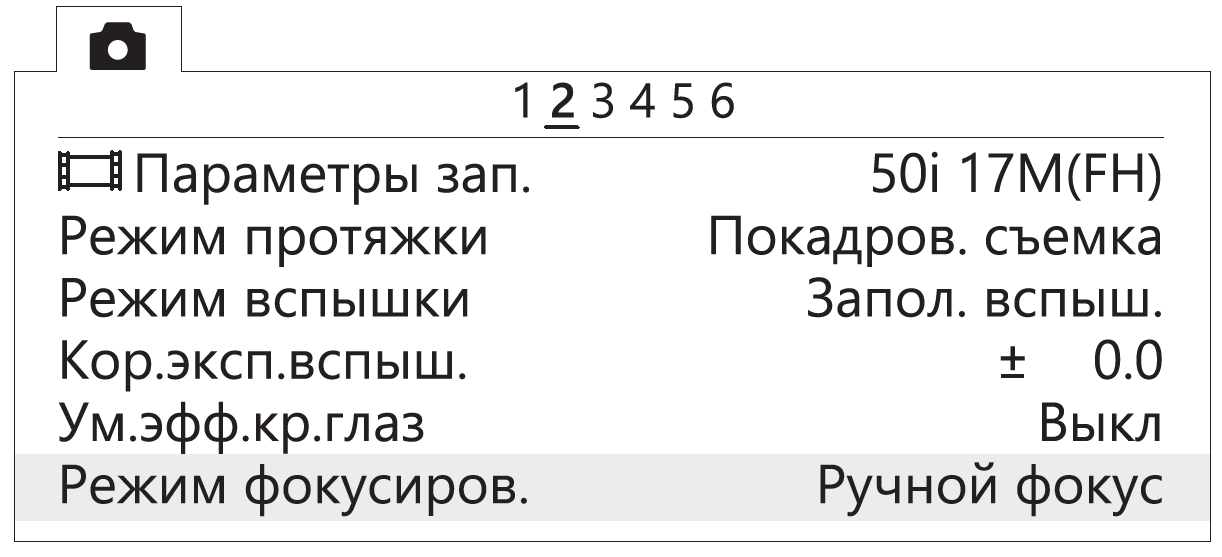

- В меню фотосъемки (вкладка 2) установите Режим фокусировки - Ручной фокус.
- В меню пользовательских установок (вкладка 1) отключите Автоматический просмотр.

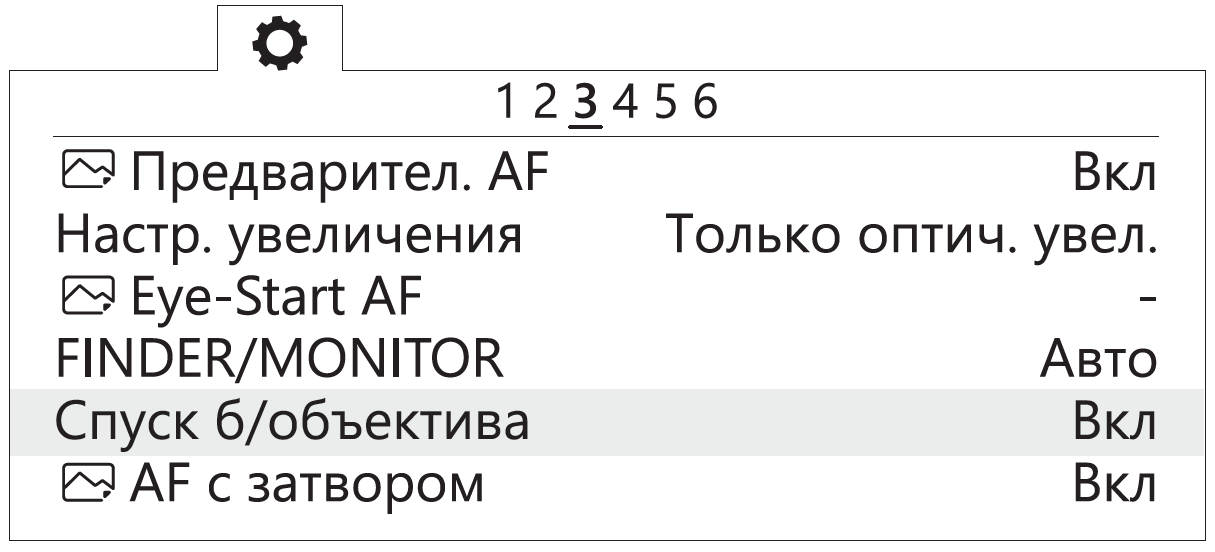

- В меню пользовательских установок (вкладка 3) включите Cпуск без объектива.

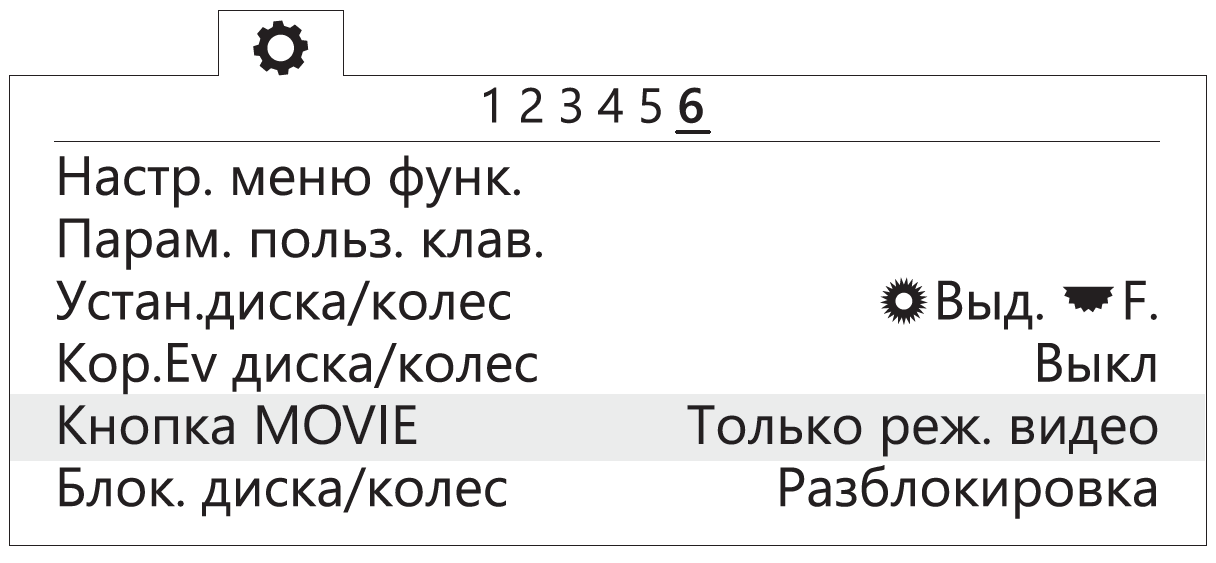

- В меню пользовательских установок (вкладка 6) установите для кнопки MOVIE - Только режим видео.

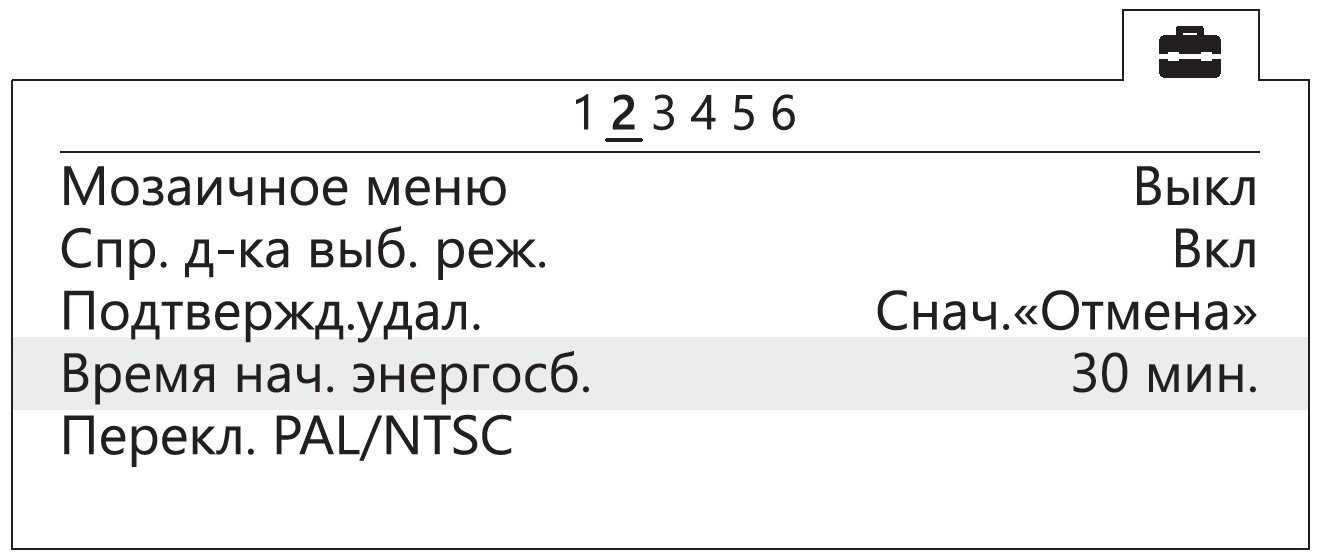

- В меню (вкладка 2) установите Время начала энергосбережения - 30 мин.

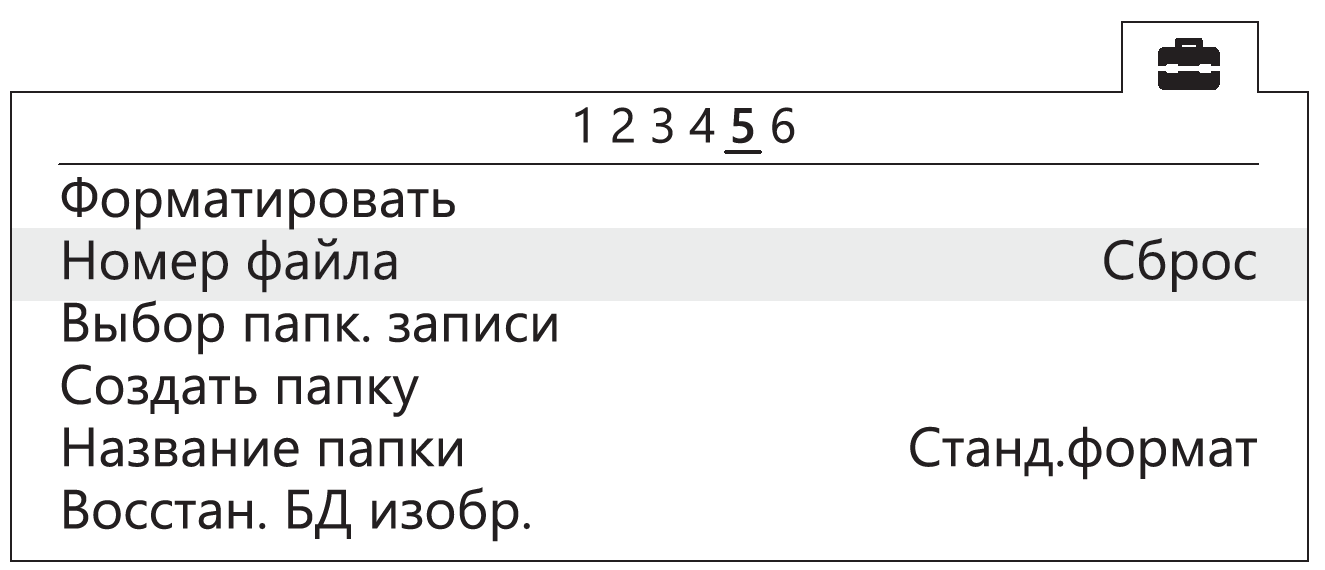

- В меню (вкладка 5) установите Номер файла - Сброс.
Настройка фотоаппарата Sony A6000 NIR¶
В меню фотосъемки установите следующие параметры:
- Качество - RAW в меню фотосъемки (Вкладка 1);
- ISO не более 400 (Для настройки нажать колесико управления вправо);
- Коррекция экспозиции от EV +1 до EV +2 (Для настройки нажмите колесико управления вниз).

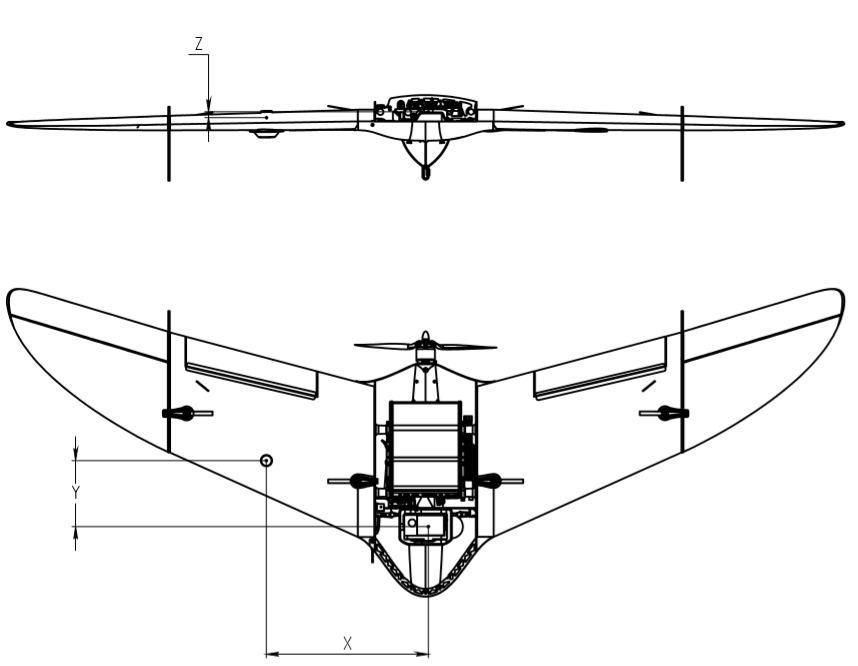

Учёт смещения центров фотографирования¶
Так как геодезический приемник расположен внутри консоли БВС, его центр находится в стороне от камеры.
Параметры смещения следует учитывать при точном построении ортофотопланов и 3D-моделей.
Значения офсетов для левого слота:
Камера, угол | x | y | z |
---|---|---|---|
A6000, надир | 0.505 | 0.180 | 0.033 |
RX-1, 15° | 0.503 | 0.181 | 0.033 |
RX-1, 20° | 0.505 | 0.175 | 0.25 |
Silar | 0.505 | 0.180 | 0.06 |
Значения офсетов для правого слота:
Камера, угол | x | y | z |
---|---|---|---|
A6000, надир | 0.374 | 0.179 | 0.04 |
RX-1, 15° | 0.357 | 0.181 | 0.033 |
RX-1, надир | 0.368 | 0.181 | 0.032 |
Офсеты для камеры RX-1 при установке по центру
Камера, угол | x | y | z |
---|---|---|---|
RX-1, надир | 0.489 | 0.175 | 0.032 |
Офсеты для мультиспектральной камеры RedEdge-MX
Объектив | x | y | z |
---|---|---|---|
Синий | 0.480 | 0.188 | 0.006 |
Зеленый | 0.509 | 0.188 | 0.006 |
Красный | 0.509 | 0.167 | 0.006 |
NIR | 0.480 | 0.167 | 0.006 |
Red Edge | 0.494 | 0.177 | 0.006 |
Для настройки смещения в Agisoft Metashape во вкладке Инструменты выберите пункт Калибровка камеры. Установите во вкладке Поправка GPS/INS отклонения в метрах (см. рисунок). Обратите внимание, что поправка по оси Х вводится со знаком +, поправки по оси У и Z вводятся со знаком - .
